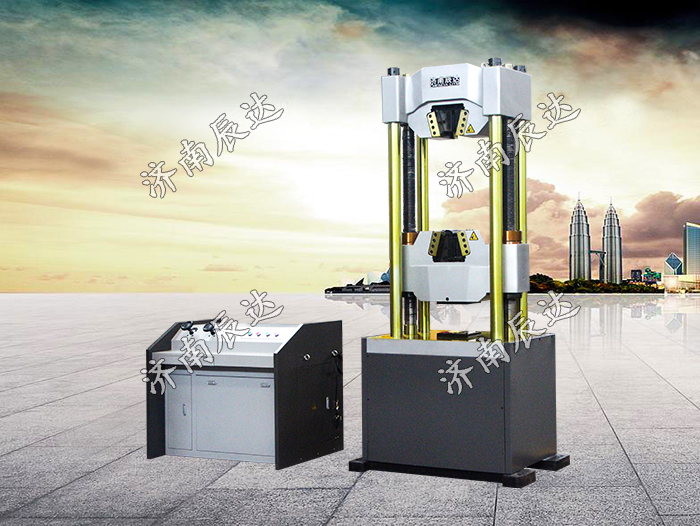

WAW-1000E液壓式萬能試驗機

更新時間：2025-02-27 09:36:13點擊次數：次

產品概述：

WAW-1000E液壓式萬能試驗機采用油缸下置雙空間結構，其中：上橫梁與中橫梁之間為拉伸空間，主要進行對試樣的拉伸試驗；工作臺與中橫梁之間為壓縮空間，可實現對試樣的壓縮、彎曲、剪切等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。

該液壓式萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，配備相應的夾具可用于其他類型試樣的拉伸、壓縮、彎曲、剪切、抗折等試驗。

由控制器、伺服閥、負荷傳感器、位移傳感器器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。

試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。

試驗參數通過計算機采集和軟件處理，能自動控制試驗過程和自動求出試驗結果。由計算機屏幕實時顯示試驗曲線和試驗結果，并可打印試驗報告和試驗曲線。

技術參數：

規格型號	WAW-1000E
最大負荷（kN）	1000
試驗機準確度等級	1級
試驗力示值相對誤差	±1％以內
試驗力測量范圍	1％－100％FS
變形測量范圍	1%--100%FS
變形示值相對誤差	±1％以內
應力加載速率范圍	1-100mpa/S
主油缸活塞行程	250
主油缸活塞上升速度(mm/min)	0～90
中橫梁升降速度(mm/min)	300
立柱數	6
立柱間有效距離	590
最大拉伸空間	750
最大壓縮空間	700
圓試樣夾塊的夾持范圍	Φ15～Φ55
板試樣夾持厚度	2～40
壓板尺寸	20020020
主機外形尺寸（長×寬×高，mm）	11207302450
油源外形尺寸（長×寬×高，mm）	1080620850
總功率（kW）	5
重量	3200
